Produktübersicht

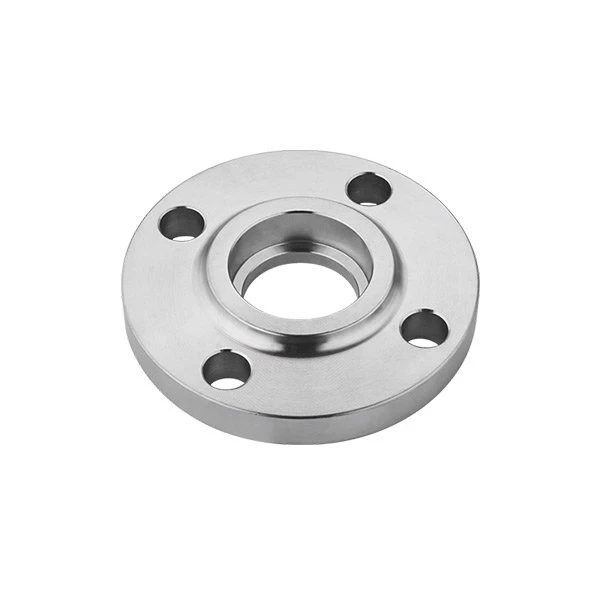

Der Muffenschweißrohrflanschist ein Flanschtyp, bei dem das Rohr in die Flanschmuffe eingeführt und durch eine Kehlnaht verbunden wird. Es eignet sich für Arbeitsbedingungen, die hohe Drücke, hohe Temperaturen und eine auslaufsichere Leistung erfordern.Der Muffenschweißflanschzeichnet sich durch eine kompakte Struktur und hohe Festigkeit aus und wird daher häufig in Rohrleitungssystemen für die Erdöl-, Chemie-, Energie- und Schifffahrtsindustrie eingesetzt. Im Vergleich zu herkömmlichen Schweißhalsflanschen bietet der Muffenschweißflansch Konstruktionsvorteile wie eine bequeme Ausrichtung, weniger Schweißaufwand und eine einfache Schweißnahtprüfung.
Produktparameter
|
Artikel |
Allgemeine Spezifikationen |
|
|
Ausführungsstandard |
ASME B16.5 |
|
|
Größe (NPS) |
1/2", 3/4", 1", 1-1/4", 1-1/2", 2", 2-1/2", 3" |
|
|
Druckklasse |
150, 300, 600, 900, 1500, 2500 |
|
|
Verbindungstyp |
Muffenschweißen |
|
|
Herstellungsprozess |
Geschmiedet |
|
|
Oberflächenbehandlung |
Rostschutzöl, Feuerverzinkung |
|
|
Materialoptionen |
Kohlenstoffstahl (A105N, LF2), Edelstahl (304/L, 316/L), legierter Stahl (F11, F22) |
|
Technisches Diagramm
ASME B16.5
Ungefähres Gewicht der Muffenschweißflansche (kg)
|
GRÖSSE |
Nenndruck |
||||||
|
DN |
NPS |
Klasse 150 |
Klasse 300 |
Klasse600 |
Klasse 900 |
Klasse 1500 |
|
|
15 |
1/2" |
0.41 |
0.63 |
0.75 |
1.75 |
1.75 |
|
|
20 |
3/4" |
0.58 |
1.16 |
1.35 |
2.35 |
2.35 |
|
|
25 |
1" |
0.8 |
1.37 |
1.58 |
3.5 |
3.5 |
|
|
32 |
1-1/4" |
1.07 |
1.75 |
2.15 |
4.01 |
4.01 |
|
|
40 |
1-1/2" |
1.37 |
2.47 |
2.99 |
5.52 |
5.52 |
|
|
50 |
2" |
2.01 |
2.9 |
3.71 |
9.81 |
9.81 |
|
|
65 |
2-1/2" |
3.32 |
4.17 |
5.2 |
13.5 |
13.5 |
|
|
80 |
3" |
3.83 |
5.92 |
7.13 |
11.5 |
|
|
Produktvorteile
Reduziert die Installationskosten
Durch die Muffenschweißkonstruktion entfällt die Notwendigkeit komplexer Abschrägungen. Der einseitige Schweißprozess ist schnell, wodurch die Arbeitsstunden vor Ort-erheblich reduziert und die Projektlaufzeiten verkürzt werden können.
Minimiert Materialverschwendung für eine bessere Budgetkontrolle
Präzises Schmieden gewährleistet einen dichten Flanschkörper und eine standardisierte Muffentiefe, wodurch der Verbrauch von Schweißmaterialien effektiv kontrolliert wird.
Kostengünstig-Günstig für Rohre mit kleinem bis mittlerem Durchmesser
Im Vergleich zu Vorschweißflanschen bieten Muffenschweißflansche deutliche Kosten- und Installationsvorteile für Rohrgrößen DN50 und darunter.
Hauptanwendungen
Neue Energiewirtschaft
Leitungen für Wasserstoff, Stickstoff, Argon und andere Hochdruck-Schutzgase
Hochreine Medienlinien für Produktionslinien für Lithiumbatterien und Photovoltaik
Kälte- und HVAC-Hochdrucksysteme.-
Ammoniakkühlung, Freonkühlung, Hochdruck-Flüssigkeits-/Gasleitungen
Hochdruckanschlüsse für große zentrale Klimaanlagen und Kühllager
Wartungs- und Retrofit-Projekte
Altrohrsanierung, neue Nebenleitungen, Bypass-Verbindungen
FAQ
