Produktübersicht

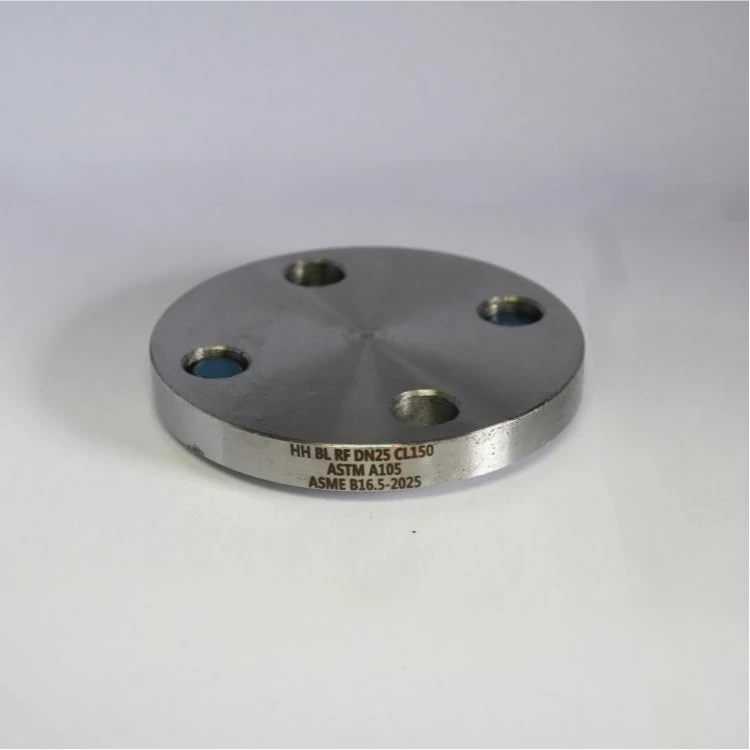

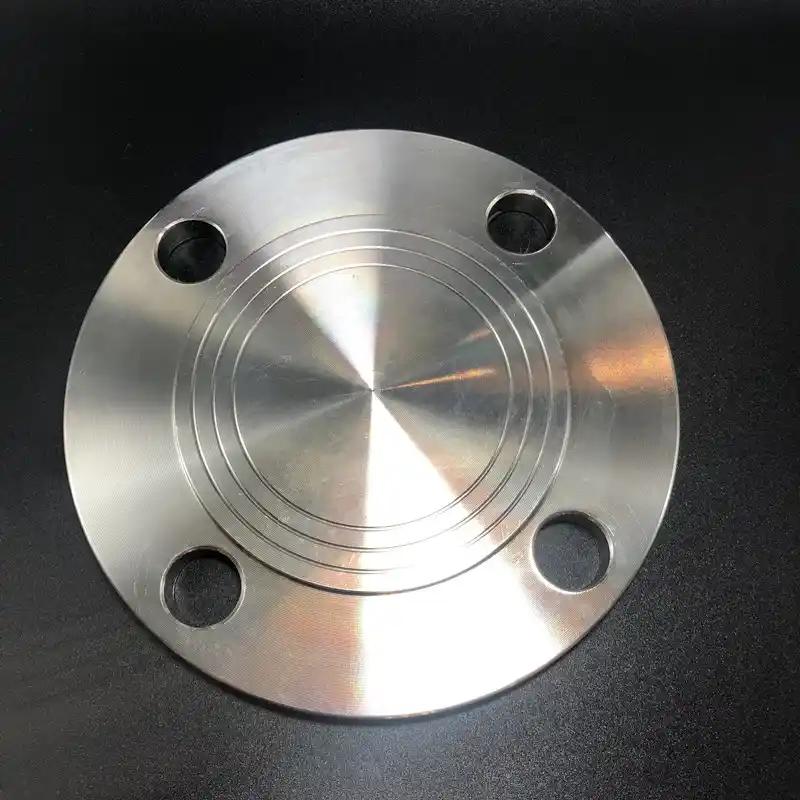

Blindflansch, eine Rohrverschraubung nach ASME B16.5, wird hauptsächlich zum Blockieren von Rohrleitungsenden oder zum Isolieren von Rohrleitungsabschnitten verwendet. Es wird im Prozess geschmiedet und findet breite Anwendung in der Erdöl-, Chemie-, Gas-, Energie-, Schiffbau-, Kommunal- und anderen Industriezweigen. Es zeichnet sich durch hervorragende Dichtigkeit, Druck- und Korrosionsbeständigkeit aus und gewährleistet einen zuverlässigen Verschluss unter Bedingungen hohen-Drucks und hoher-Temperaturen.
Produktparameter
|
Parameter |
Spezifikation |
|
Ausführungsstandard |
ASME B16.5 |
|
Typ/Modell |
Geschmiedet, Blindflansch |
|
Spezifikationsbereich |
1/2" - 24" |
|
Druckstufe |
CL150, CL300, CL600, CL900, CL1500, CL2500 |
|
Verbindungstyp |
Schraubverbindung |
|
Oberflächenbehandlung |
Rostschutzöl, Feuerverzinkung |
|
Materialkategorien |
Kohlenstoffstahl, Edelstahl, legierter Stahl |
|
Verpackungsmethode |
Holzkiste oder Paletten |
|
Lieferkapazität |
2000 Tonnen/Monat |
Technisches Diagramm
ASME B16.5
Ungefähres Gewicht der Blindflansche (kg)
|
GRÖSSE |
Nenndruck |
||||||
|
DN |
NPS |
Klasse 150 |
Klasse 300 |
Klasse600 |
Klasse 900 |
Klasse 1500 |
Klasse 2500 |
|
15 |
1/2" |
0.43 |
0.63 |
0.77 |
1.78 |
1.78 |
3.11 |
|
20 |
3/4" |
0.63 |
1.15 |
1.37 |
2.43 |
2.43 |
3.56 |
|
25 |
1" |
0.89 |
1.4 |
1.66 |
3.65 |
3.65 |
5.05 |
|
32 |
1-1/4" |
1.2 |
1.88 |
2.36 |
4.27 |
4.27 |
7.47 |
|
40 |
1-1/2" |
1.58 |
2.65 |
3.29 |
5.93 |
5.93 |
10.6 |
|
50 |
2" |
2.39 |
3.22 |
4.24 |
10 |
10 |
15.5 |
|
65 |
2-1/2" |
4.07 |
4.8 |
6.23 |
14 |
14 |
22.4 |
|
80 |
3" |
4.92 |
6.89 |
8.63 |
13.1 |
19 |
34.9 |
|
100 |
4" |
7.13 |
11.6 |
17.7 |
21.8 |
29.7 |
53.8 |
|
125 |
5" |
8.92 |
15.6 |
29.4 |
36.8 |
58.8 |
91.5 |
|
150 |
6" |
11.4 |
21.4 |
36.2 |
47.5 |
72.5 |
142.5 |
|
200 |
8" |
20.1 |
334.1 |
59.1 |
82.4 |
122.7 |
211.5 |
|
250 |
10" |
28.7 |
53.5 |
98.4 |
122.2 |
211.5 |
412.6 |
|
300 |
12" |
43.8 |
78.3 |
125.3 |
173.7 |
317.4 |
588.2 |
|
350 |
14" |
58.2 |
105 |
152.1 |
205.7 |
422.7 |
|
|
400 |
16" |
77.4 |
138.6 |
214.1 |
259.9 |
557.2 |
|
|
450 |
18" |
94 |
174.3 |
275.4 |
366.9 |
760.6 |
|
|
500 |
20" |
122.7 |
220.4 |
352.4 |
461 |
966.6 |
|
|
550 |
22" |
150.7 |
268.7 |
428.5 |
|||
|
600 |
24" |
187 |
339 |
536.8 |
874 |
1560 |
|
Produktvorteile
Standardkonformität und hohe Zuverlässigkeit
Hergestellt gemäß ASME B16.5Blindflanschgewährleistet präzise Abmessungen, stabile mechanische Eigenschaften und einen leckagefreien Verschluss und erfüllt so die strengen Anforderungen an Dichtung und Druckfestigkeit verschiedener Industrieszenarien.
Vielfältige Materialoptionen
DerBlindflanschbietet eine umfangreiche Materialauswahl (Kohlenstoffstahl, Edelstahl, legierter Stahl) zur Anpassung an verschiedene Medien (Öl, Gas, Wasser, Dampf, korrosive Flüssigkeiten) und raue Arbeitsbedingungen (hohe Temperatur, hoher Druck, Korrosion).
Hervorragende Verarbeitung und Haltbarkeit
Der geschmiedete Blindflansch zeichnet sich durch eine höhere Dichte, Festigkeit und Zähigkeit als gegossene Alternativen aus und ermöglicht einen langfristigen, zuverlässigen Betrieb in rauen Industrieumgebungen.
Hauptanwendungen
Erdöl und Erdgas
Der Blindflanschdichtet und isoliert Bohrlochkopf-, Sammel-, Kompressor- und Ventilstationspipelines und gewährleistet so die Sicherheit von Hochdruck-Öl- und Gassystemen.
01
Chemie und Energie
Der Blindflanschisoliert Reaktoren, Wärmetauscher und Kessel und ermöglicht so die sichere Wartung von Hochtemperatur- und korrosiven Rohrleitungen.
02
Schiffbau und Marine
Der Blindflanschwidersteht Meerwasserkorrosion in Ballast-, Kraftstoff- und Brandschutzsystemen und sichert den Betrieb von Schiffspipelines.
03
Kommunal und Zivil
Der BlindflanschIsoliert Wasser-, Heizungs-, Gas- und Feuerlöschleitungen für Wartungszwecke und unterstützt so den stabilen Betrieb öffentlicher Einrichtungen.
04
