Produktübersicht

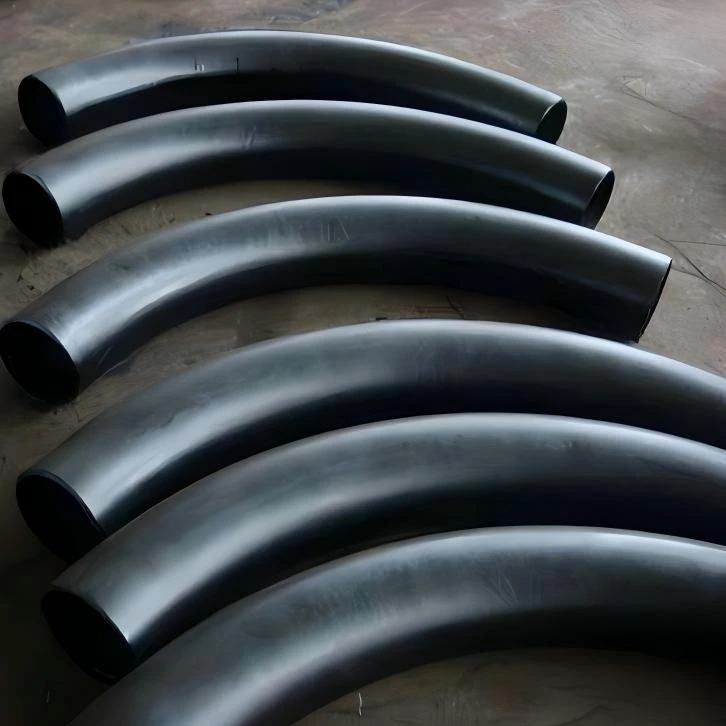

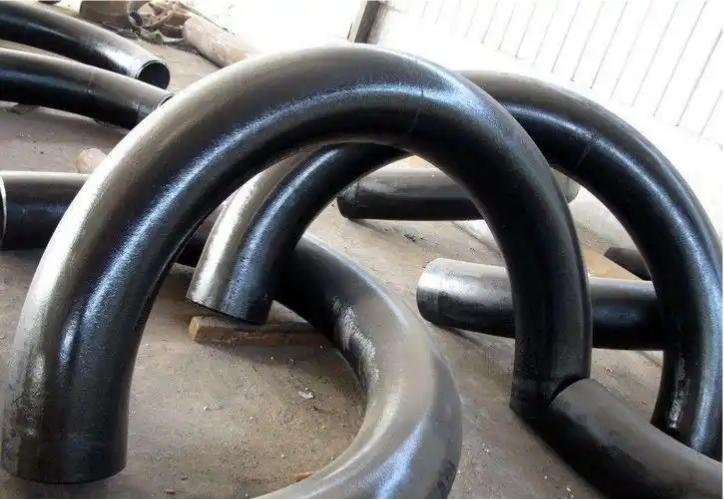

Warm gebogene RohreDabei werden Stahlrohre mittels Mittelfrequenz-Induktionserwärmung in einen plastischen Zustand erhitzt, dann in Form gebracht und nach dem Biegen schnell abgekühlt. Dieses Verfahren gewährleistet eine gleichmäßige Rohrwandstärke mit einer Ausdünnungsrate von weniger als 10 % auf der äußeren Bogenseite, eine glatte und faltenfreie Innenseite des Bogens, eine hohe Biegegenauigkeit und die Möglichkeit, sich nach dem Biegen einer Wärmebehandlung zu unterziehen, um Spannungen zu beseitigen und gleichzeitig stabile Materialeigenschaften beizubehalten.Warm gebogene Rohreeignen sich für verschiedene Stahlarten und Durchmesser, unterstützen die individuelle Anpassung unterschiedlicher Krümmungsradien und -winkel und werden häufig in Umgebungen mit hohem {{0}Druck und hoher -Temperatur eingesetzt, beispielsweise beim Öl- und Gastransport und in der Chemietechnik.
Technische Parameter
1. Rohrdurchmesserbereich:φ159mm - φ1620mm (anpassbar)
2. Wandstärkenbereich: 3 mm - 120 mm
3. Materialserie:Kohlenstoffstahl: 20#, WPB, Q345B, L245-L485; Legierter Stahl: 12Cr1MoV, 15CrMo, A335P11/P22/P91; Edelstahl: 304/304L, 316/316L, 321; Pipeline-Stahl: X42 - X80
4. Biegewinkel:0 Grad - 100 Grad
Warmbiegerohr
ABMESSUNGEN
|
Nennweite DN |
Rohraußendurchmesser (D) |
Biegeradius (R) |
Wandstärke (t) |
Biegewinkel (A) |
Länge des geraden Rohrabschnitts (L) |
|
|
Ⅰ |
Ⅱ |
|||||
|
150 |
168.3 |
159 |
R=3D~10D |
5-60mm |
Kleiner oder gleich 90 |
Gemäß Kundenspezifikation |
|
200 |
219.1 |
219 |
R=3D~10D |
|||
|
250 |
273 |
273 |
R=3D~10D |
|||
|
300 |
323.9 |
325 |
R=3D~10D |
|||
|
350 |
355.6 |
377 |
R=3D~10D |
|||
|
400 |
406.4 |
426 |
R=3D~10D |
|||
|
450 |
457 |
480 |
R=3D~10D |
|||
|
500 |
508 |
530 |
R=3D~10D |
|||
|
550 |
559 |
R=3D~10D |
||||
|
600 |
610 |
630 |
R=3D~10D |
|||
|
650 |
660 |
R=3D~8D |
||||
|
700 |
711 |
720 |
R=3D~8D |
|||
|
750 |
762 |
R=3D~8D |
||||
|
800 |
813 |
820 |
R=3D~8D |
|||
|
850 |
864 |
R=3D~8D |
||||
|
900 |
914 |
920 |
R=3D~8D |
|||
|
950 |
965 |
R=3D~8D |
||||
|
1000 |
1016 |
1020 |
R=3D~8D |
|||
|
1050 |
1067 |
R=3D~8D |
||||
|
1100 |
1118 |
1120 |
R=3D~8D |
|||
|
1150 |
1168 |
R=3D~8D |
||||
|
1200 |
1219 |
1220 |
R=3D~8D |
|||
|
1250 |
1270 |
R=3D~6D |
||||
|
1300 |
1320.8 |
R=3D~6D |
||||
|
1350 |
1371.6 |
R=3D~6D |
||||
|
1400 |
1422.4 |
R=3D~6D |
||||
|
1450 |
1473.2 |
R=3D~6D |
||||
|
1500 |
1524 |
R=3D~6D |
||||
|
1600 |
1625.6 |
R=3D~6D |
||||
|
1800 |
1828.8 |
R=3D~6D |
||||
|
2000 |
2032 |
R=3D~6D |
||||
Produktmerkmale
Prozessmerkmale
Warm gebogene Rohrekann lokal heizen, um die Materialausnutzung zu verbessern; kontinuierliches Drücken sorgt für Produktkonsistenz; Die synchrone Kühlung steuert Mikrostruktur und Eigenschaften.
Strukturelle Leistung
Gleichmäßige Wandstärkenverteilung; präzise Maßkontrolle; Die Wärmebehandlung nach dem-Biegen stabilisiert die Materialeigenschaften.
Flexible Spezifikationen
Jeder Winkel von 0 Grad bis 100 Grad; verschiedene Biegeradien; Geeignet für Kohlenstoffstahl, legierten Stahl und andere Materialien.
Anwendungen
Öl- und Gasfernleitungsleitungen-
Warm gebogene Rohreeignen sich zum Wenden, Überqueren und Überqueren von Pipelines sowie für Umgehungsknoten in Fernübertragungspipelines. Sie werden bei Schlüsselprojekten wie dem West-nach-Ost-Gastransportprojekt mit Rohrdurchmessern von φ159 mm bis 1220 mm eingesetzt und erfüllen die Bauanforderungen von Haupt- und Nebenleitungen.
Städtisches Gasleitungsnetz
Es wird für Richtungsbohrungen in Hoch-{0}Druck- und Sub-Hochdruck---Pipelinenetzen sowie zur Geländeanpassung eingesetzt und ist in die Liste der Anbieter städtischer Pipelinenetze aufgenommen worden.
Zentralheizung
Warm gebogene RohreVerwenden Sie vorgefertigte, isolierte gebogene Rohre mit einer Temperaturbeständigkeit von 120 Grad, die für Wendeknoten in Wärmenetzen geeignet sind.
